6、楼板厚度偏差（砼结构）

（1）指标说明：反映同跨板的厚度施工尺寸与设计图尺寸的偏差。

（2）合格标准：[－5，8]mm

（3）测量工具：超声波楼板测厚仪（非破损）或卷尺（破损法）

（4）测量方法和数据记录：

●同一跨板作为1个实测区，累计实测实量10个实测区。每个实测区取1个样本点，取点位置为该板跨中区域。

●测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度；当采用破损法测量时，可用电钻在板中钻孔（需特别注意避开预埋电线管等），以卷尺测量孔眼厚度。1个实测值作为判断该实测指标合格率的1个计算点。

●所选2套房中楼板厚度偏差的实测区不满足10个时，需增加实测套房数。

（5）示例：

（五）砌筑工程

1、基本原则

（1）实测前，根据同一标段内各楼栋进度随机选取处于砌筑阶段2－4套房作为砌筑工程的实测套房。户数最多的房型为必选。累计实测实量10个实测区。

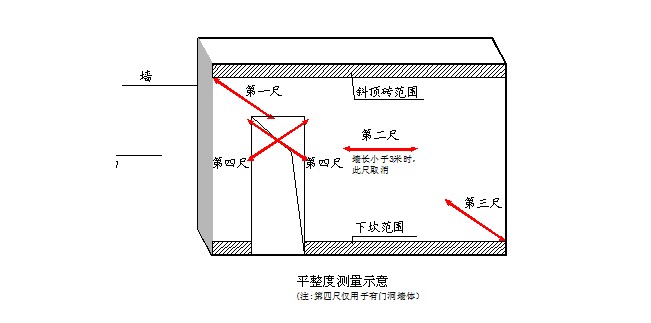

2、表面平整度（砌筑工程）

（1）指标说明：反映层高范围内砌体墙体表面平整程度。

（2）合格标准：[0，8]mm

（3）测量工具：2米靠尺、楔形塞尺

（4）测量方法和数据记录：

●每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。

●当墙面长度小于3米，各墙面顶部和根部4个角中，取左上及右下2个角。按45度角斜放靠尺分别测量2次，其实测值作为判断该实测指标合格率的2个计算点。

●当墙面长度大于3米时，还需在墙长度中间位置增加1次水平测量，3次测量值均作为判断该实测指标合格率的3个计算点。

●墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。

●所选2套房中墙面表面平整度的实测区不满足10个时，需增加实测套房数。

（5）示例：

3、垂直度（砌筑工程）

（1）指标说明：反映层高范围砌体墙体垂直的程度。

（2）合格标准：[0，5]mm

（3）测量工具：2米靠尺

（4）测量方法和数据记录：

●每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。累计实测实量10个实测区。

●实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。

●当墙长度小于3米时，同一面墙距两侧阴阳角约30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。

●当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30cm和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30cm时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。

●所选2套房中墙面垂直度的实测区不满足10个时，需增加实测套房数。

（5）示例：

4、方正度（砌筑工程）

（1）指标说明：考虑实测的可操作性，选用同一房间内同一垂直面的砌体墙面与房间方正度控制线之间距离的偏差，作为实测指标，以综合反映同一房间方正程度。

（2）合格标准：[0，10]mm

（3）测量工具：5米钢卷尺、吊线或激光扫平议

（4）测量方法和数据记录：

●砌筑前距墙体30－60cm范围内弹出方正度控制线，并做明显标识和保护。

●同一面墙作为1个实测区，累计实测实量10个实测区。

●在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控制线之间的距离。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。

●所选2套房中方正度极差的实测区不满足10个时，需增加实测套房数。
